名称：MHY32钢丝铠装通信电缆
编号：16931-427
型号：
更新时间：2013.03.25
企业单位：安徽上缆仪表集团股份有限公司
浏览次数：
更多图片：

MHY32钢丝铠装通信电缆
使用场合：主要配套用于煤矿综合监控系统;配套煤井综合自动化系统;安全生产监控及调度信息管理系统;造煤厂集控调度系统;井下通信系统等.



煤矿用电缆型号规格及使用范围：

型 号	名 称	使 用 范 围
MHYV(PUYV)	煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆	用于井下平巷、斜巷及机电硐室作普通信号传输
MHYVR(PUYVR)	煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆	用于井下平巷、斜巷及机电硐室作普通信号传输
MHYVP(PUYVP)	煤矿用聚乙烯绝缘铜丝编织屏蔽聚氯乙烯护套通信电缆	用于井下干扰较大的场合作信号传输
MHYVRP(PUYVRP)	煤矿用聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽通信软电缆	用于井下干扰较大的场合作信号传输
MHYBV(PUYV31)	煤矿用聚乙烯绝缘镀锌钢丝编织铠装聚氯乙烯护套通信电缆	用于井下平巷或斜巷作主信号传输能承受一定的机械冲击力

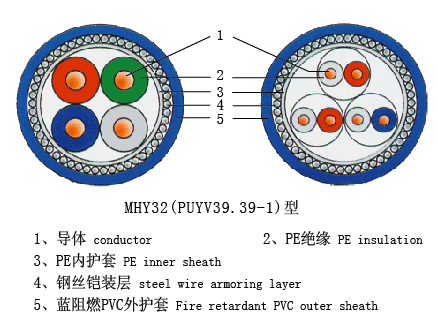

MHY32 (PUYV39、39-1)	煤矿用聚乙烯绝缘聚氯乙烯护套钢丝铠装通信电缆	用于竖井或斜井作主信号传输能承受较大的拉力

使用特性

电缆长期允许工作温度	70℃
电缆敷设温度	≥0℃
+25℃时环境相对湿度	≤95%
电缆的传输频率	≤30KHz
电缆的***小弯曲半径	MHYVR及MHYVRP型电缆为电缆外径的10倍，其它型号为外径的15倍



型 号 Model	标准截面
	0.5	0.75	0.8 1.0	1.5	0.5	0.75	0.8	1.0	1.5  0.5	0.75	0.8	1.0	1.5
-	芯 数				对 数					导体结构
MHYV	2-7				2-10				1/0.8 7/0.30	1/0.97 7/0.37	-	1/1.13 7/0.43	1/1.38 7/0.52
MHYVR	2-7				2-10				-	42/0.15	-	32/0.20	48/0.20
MHYVP	2-7				2-10				1/0.8 7/0.30	1/0.97 7/0.37	-	1/1.13 7/0.43	1/1.38 7/0.52
MHYVRP	2-7				2-10				-	42/0.15	-	32/0.20	48/0.20
MHYBV	2-7				2-10				-	1/0.97 7/0.37 42/0.15	1/1.0	1/1.13 7/0.43 32/0.20	1/1.38 7/0.52 48/0.20
MHY32	-		3-7		2-19				-	1/0.97 7/0.37	-	1/1.13 7/0.43	1/1.38 7/0
