铝绞线及钢芯铝绞线

名称：铝绞线及钢芯铝绞线
编号：143117-960
型号：
更新时间：2013.03.25
企业单位：安徽上缆仪表集团股份有限公司
浏览次数：
更多图片：

1、用途

　　本产品适用于架空电力线路。

2、产品标准

　　本产品执行与******电工委员会IEG207-1966及IEC209-1966的规定相一致的GB/T1179-1999标准。

3、型号、名称（见表1）

4、产品的结构简图

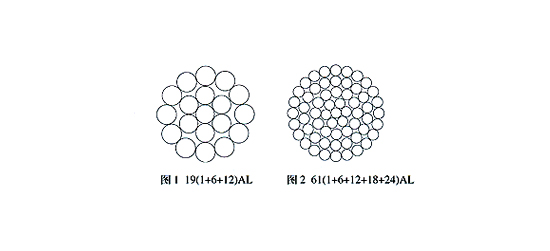

（1）、铝绞线、稀土铝绞线（见图1-2）

铝绞线及钢芯铝绞线

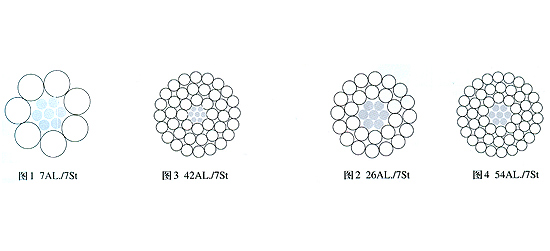

（2）、钢芯铝绞线、稀土钢芯铝绞线（见图3-6）

铝绞线及钢芯铝绞线

5、圆铝线机械性能要求

标称直径（mm）	直径偏差（mm）	抗强拉度（不小于）				20℃时电阻率（不大于）	卷绕试验
		绞前		绞后
		N/mm2	kgf/mm2	N/mm2	kgf/mm2
1.25	±0.025	200	20.4	190	19.4	0.028264	度样在等于自身直径的圆棒上紧密卷绕8圈，退绕6圈之后，重新紧密卷绕，用正常目力检查，铝线应不断裂。
1.26～1.50	±0.025	193	19.7	183	18.7
1.51～1.75	±0.025	188	19.2	178	18.2
1.76～2.00	±0.025	184	18.8	176	17.9
