PTYA、PTYA23、PTYA22铁路信号电缆

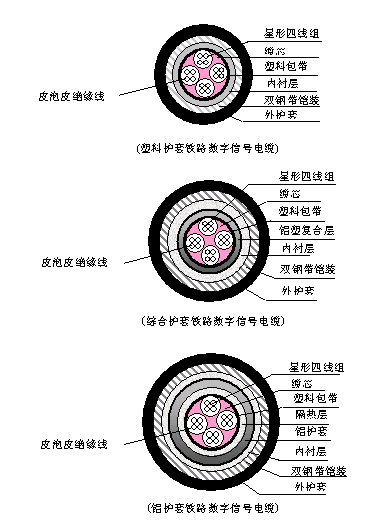

本产品适用于额定电压交流500V或直流1000V及以下传输铁路信号、音频信号或自动信号装置的
本产品适用于额定电压交流500V或直流1000V及以下传输铁路信号、音频信号或自动信号装置的
控制电路，其中综合护套铁路信号电缆具有一定的屏蔽性能，适宜于电气化区段或其它有强
电干扰的地区敷设。
1 使用特性
1.1 电缆的使用环境温度为-40℃~+60℃。
1.2 电缆导体长期工作温度应不超过+70℃。
1.3 电缆敷设环境温度：聚氯乙烯外护套电缆应不低于0℃;聚乙烯外护套电缆应不低于-20℃。
1.4 电缆的允许弯曲半径：非铠装电缆应不小于电缆外径的10倍；铠装电缆应不小于电缆外径的15倍。
1.5 综合护套铁路信号电缆的理想屏蔽系数≤0.8；铝护套铁路信号电缆的理想屏蔽系数≤0.3
2 型号、名称及规格
| 型号 | 名称 | 敷设范围 | 规格(芯) |
| PTYV | 聚乙烯绝缘聚氯乙烯护套铁路信号电缆 | 敷设在土壤、槽、管中，能承受一般的机械外力。 | 4、6、8、9、 12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61 |
| PTYY | 聚乙烯绝缘聚乙烯护套铁路信号电缆 | ||
| PTY22 | 聚乙烯绝缘钢带铠装聚氯乙烯外护套铁路信号电缆 | 敷设在土壤、槽、管中，能承受较大的机械外力 | |
| PTY23 | 聚乙烯绝缘钢带铠装聚乙烯外护套铁路信号电缆 | ||
| PTYA22 | 聚乙烯绝缘综合护套钢带铠装聚氯乙烯外护套铁路信号电缆 | ||
| PTYA23 | 聚乙烯绝缘综合护套钢带铠装聚乙烯外护套铁路信号电缆 | ||
| PTYA | 聚乙烯绝缘综合护套聚乙烯外护套铁路信号电缆 | ||
4、 电缆的主要电气性能
| 序号 | 项目 | 单位 | 指标 | 换算公式 |
| 1 1.1 1.2 |
直流电阻 20℃时 每根导体直流电阻 工作线对导体直流电阻不平衡 |
Ω/km | ≤23.5 ≤2% |
L/1000 |
| 2 | 绝缘电阻 | MΩ·km | ≥3000 | 1000/L |
| 3 3.1 3.2 3.3 |
电容 对绞组工作电容 星形四线组工作电容 任******缘线芯对连接到地的其它绝缘线芯间电容 |
nF/km | ≤70 ≤50 ≤100 |
L/1000 |
| 4 4.1 4.2 > |
电容耦合 K1 平均值 ***大值 K9～K12平均值 ***大值 四线组K1值指标为***大值 |
pF/500m | ≤100 ≤330 ≤120 ≤230 > |
(L/500)1/2 L/500 (L/500)1/2 L/500 |
|
5 |
对外来地电容不平衡 ea1 ea2平均值 ***大值 四芯电缆ea1 ea2指标为***大值 |
nF/500m | ≤330 ≤1300 |
L/500 |
| 6 6.1 6.2 |
绝缘耐压 |
Ｖ |
1000 |
