DCS系统用电缆或计算机电缆详细资料:
产品用途及特点：
适用于额定电压300/500V及以下防干扰性能较高的电子计算机，检测仪器、仪表的连接。
电缆地线芯绝缘采用具有抗氧化性能的K型B类低密度聚乙烯。聚乙烯的绝缘电阻高，耐电压好，介电系数小和介质损耗温度和变频率的影响也小，不但能满足传输性能的要求，而且能确保电缆的使用寿命。
为了减少回路间的相互串扰和外部干扰，电缆采用屏蔽结构。电缆的屏蔽要求是根据不同场合分别采用：对绞组合屏蔽、对绞组成电缆的总屏蔽、对绞组合屏蔽后总屏蔽等方法。
屏蔽材料有圆铜线，铜带、铝带/塑料复合带三种。屏蔽对与屏蔽对具有较好的绝缘性能，电缆在使用中若屏蔽对屏蔽对之间出现电位差时，不会影响信号的传输质量。
技术性能：
产品额定电压(U0/U):300/500V
长期工作温度为70℃
敷设时环境温度不低于:固定敷设-40℃,非固定敷设-15℃
***小弯曲半径：无铠装层应小于电缆外径的6倍，带铠装层的电缆应不小于电缆外径的12倍
在20℃时用直流500V电压试验稳定充电1min后绝缘电阻应不小于2500MΩ·Km
各对绞屏蔽之间以及对绞屏蔽与总屏蔽之间应不断路
电缆的线芯和线芯之间以及屏蔽之间应经受50HZ，交流2000V电压试验5min不击穿

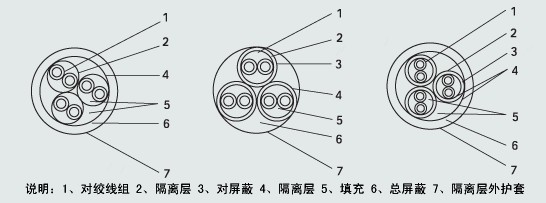

产品结构图：
产品型号及说明：
型 号屏蔽说明截面(mm2) 对数 使用范围
DJYVP铜线编织总屏蔽 0.5～2.51～24固定敷设在室内、电缆沟或管道内
DJYVP2铜带总屏蔽
DJYVP3铝塑复合带总屏蔽
DJYPV铜线编织分屏
DJYP2V铜带分屏蔽
DJYP3V铝塑复合带分屏蔽
DJYPVP铜丝编织分屏蔽及总屏蔽
DJYP2VP2铜带分屏蔽及总屏蔽
DJYP3VP3铝塑复合带分屏蔽及总屏蔽
DJYVPR铜线编织总屏蔽 适用于需要频繁移动或柔软的场合
DJYVP2R铜带总屏蔽
DJYVP3R铝塑复合带总屏蔽
DJYPVR铜线编织分屏蔽 电缆
DJYP2VR铜带分屏蔽
DJYP3VR铝塑复合带分屏蔽
DJYPVPR铜线编织分屏蔽
DJYP2VP2R铜带分屏蔽及总屏蔽
DJYP3VP3R铝塑复合带分屏蔽及总屏蔽
DJYVP22铜线编织总屏蔽钢带铠装 4～37直埋敷设
DJYVP2-22铜带总屏蔽钢带铠装
DJYVP3-22铝塑复合带总屏蔽钢带铠装
DJYPVP22铜线编织分屏蔽及总屏蔽钢带铠装
DJYP2VP2-22铜带分屏蔽及总屏蔽钢带铠装
DJYP3VP3-22铝塑复合带分屏蔽及总屏蔽钢带铠装
