名称：直形管接头式热电偶
编号：172745-729
型号：
更新时间：2013.06.24
企业单位：安徽上缆仪表集团股份有限公司
浏览次数：
更多图片：

1、应 用
      通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。
2、特 点
      ·装配简单，更换方便
      ·压簧式感温元件，抗振性能好；
      ·测温范围大
      ·机械强度高，耐压性能好
3、工作原理
      热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
4、主要技术参数
      产品执行标准
      IEC584
      IEC1515
      GB/T16839-1997
      JB/T5582-91
5、常温绝缘电阻
      热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m。
6、测量范围及允差

型 号	分 度 号	允  差  等  级
		I		II
		允差值	测温范围°C	允差值	测温范围°C
WRN	K	±1.5°C	-40~+375	±2.5 °C	-40~+333
		±0.004ltl	375~1000	±0.0075 ltl	333~1200
WRM	N	±1.5°C	-40~+375	±2.5°C	-40~+333
		±0.004 ltl	375~1000	±0.0075 ltl	333~1200
WRE	E	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004 ltl	375~800	±0.004 ltl	333~900
WRF	J	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004 ltl	375~750	±0.004 ltl	333~750
WRC	T	±1.5°C	-40~+125	±1°C	-40~+133
		±0.004 ltl	125~350	±0.0075 ltl	133~350

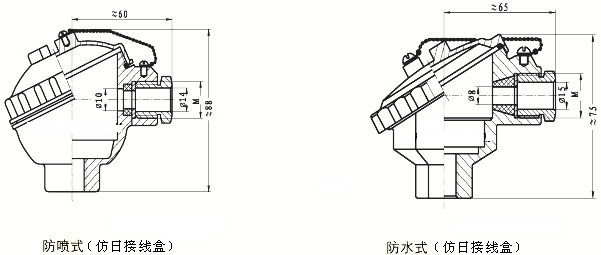

7、接线盒形式



8、型号命名方法

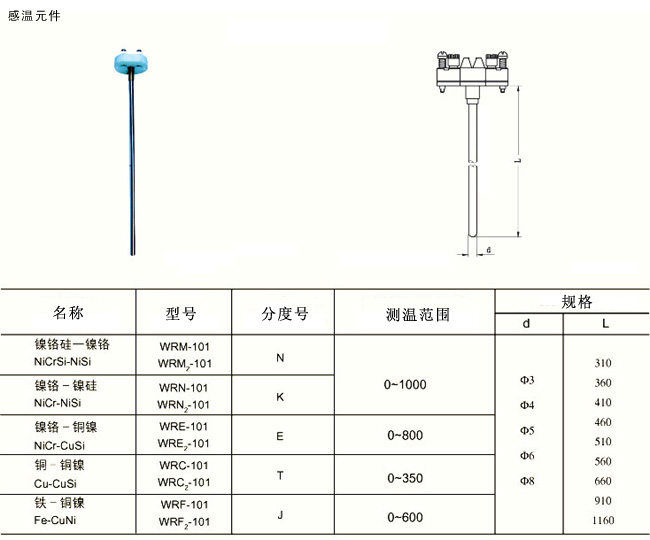

9、型号及规格

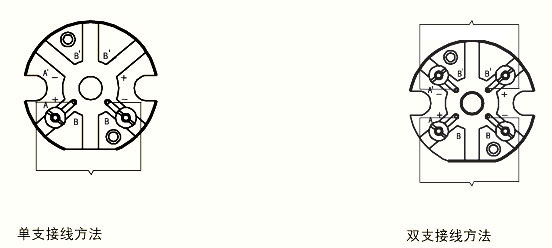

10、接线方式



11、防水式直形管接头热电偶规格型号

产品型号	分度号	温度范围 ℃	接线盒形式	保护管材料	规   格（mm）
					d	L
WRM-73 WRM2-73	N	0-1000	M20x1.5	1Cr18Ni9Ti	?3 ?4 ?5 ?6 ?8	245 270 295 345 395 445 545 645 745 899 1149
WRN-73A WRN2-73A			NPT1/2
WRN-73 WRN2-73	K		M20x1.5
WRN-73A WRN2-73A			NPT1/2
WRE-73 WRE2-73	E	0-700	M20x1.5
WRE-73A WRE2-73A			NPT1/2
WRC-73 WRC2-73	T	0-350	M20x1.5
WRC-73A WRC2-73A			NPT1/2
WRF-73 WRF2-73	J	0-600	M20x1.5
WRF-73A WRF2-73A			NPT1/2

1）型号72、72A为防喷式，防护等级IP65；
2）型号73、73A为防水式，防护等级IP65
