VV系列电力电缆
编号：145228-927
型号：
更新时间：2013.03.25
企业单位：安徽上缆仪表集团股份有限公司
浏览次数：
更多图片：
一、产品标准
本产品按 GB12706-2002 、 GB12666-90
二、适用范围
本产品适用于工频额定电压 0.6/1 kV 及以下配电网或工业装置中固定敷设之用。
三、使用特性
1 、工频额定电压 Uo/U 为 0.6/1 kV
2 、电缆导体的允许长期工作***高温度为 70 ℃
3 、短路时（***长持续时间不超过 5s ）电缆导体的允许***高温度：
导体截面 ≤ 300mm 2 ： 160 ℃
导体截面 ＞ 300 mm 2 ： 140 ℃
4 、电缆敷设时环境温度应不低于 0 ℃
5 、电缆的阻燃性能符合 GB12666.5-90 标准 A 级或 C 级要求
6 、电缆弯曲半径不小于电缆外径 10 倍
四、产品 型号及名称
|
型号 |
名称 |
|
VV |
铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆 |
|
VV 22 |
铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 |
|
VV 23 |
铜芯聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆 |
五、生产范围
|
型号 |
芯数 |
生产范围 ( 标称截面 ) (mm 2 ) | ||
|
铜芯 | ||||
|
ZA-VV ZC-VV ZR-DW-VY |
1 |
2.5-630 | ||
|
VV 22 VV 23 |
10-800 | |||
|
VV |
2 |
1.5-185 | ||
|
VV 22 VV 23 |
4-185 | |||
|
VV |
3 |
1.5-300 | ||
|
VV 22 VV 23 |
4-300 | |||
|
型号 |
芯数 |
生产范围 ( 标称截面 ) (mm 2 ) | ||
|
铜芯 | ||||
|
VV VV 22 VV 23 |
4 |
4-300 | ||
|
VV VV 22 VV 23 |
5 |
4-500 | ||
|
ZC-VV VV 22 VV 23 |
3+1 |
4-300 | ||
|
VV VV 22 VV 23 |
4+1 3+2 |
4-500 | ||
六、电缆敷设运行条件
在空气中敷设
1 、单芯电缆平行敷设时中心距离 :185mm 2 及以下为电缆直径的 2 倍； 240 mm 2 及以上为 90 mm
2 、周围环境空气温度 :40℃
3 、导体的长期***高工作湿度 :70℃
直埋敷设
1 、单芯电缆不接触敷设时 , 电缆中心距离为电缆直径的 2 倍
2 、土壤温度 : 25℃
3 、导体的长期***高工作温度 : 70℃
4 、土壤热阻系数 : 1.0℃.m/w
5 、直埋深度 :0.7m

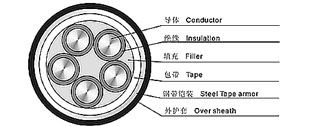

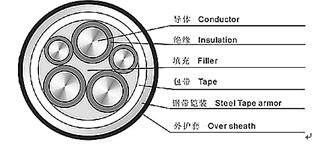

七、产品结构示意图
