补偿电缆型号规格
名称：补偿电缆型号规格
编号：16518-557
型号：
更新时间：2013.03.26
企业单位：安徽上缆仪表集团股份有限公司
浏览次数：
更多图片：
编号：16518-557
型号：
更新时间：2013.03.26
企业单位：安徽上缆仪表集团股份有限公司
浏览次数：
更多图片：
| 一、执行标准 本产品执行GB/T4989(IEC584-3)标准 阻燃特性符合GB/T18380.3(IEC60332-3)规定 二、产品特点及用途 热电偶用补偿导线,电缆的作用是用来延伸热电偶的冷端,与测温仪连接构成测温系统。产品具有优良的防潮、耐磨、阻燃性能。 三、使用特性 1、使用温度:耐热级:180℃,普通级:70℃和105℃ 2、***低环境温度: 聚氯乙烯绝缘聚氯乙烯护套 固定敷设:-40℃,非固定敷设:-15℃ 氟聚合物绝缘氟聚合物护套: 固定敷设:-60℃,非固定敷设:-20℃ 硅橡胶绝缘硅橡胶护套: 固定敷设:-60℃,非固定敷设:-20℃ 3、电缆安装敷设温度: 电缆安装敷设温度应不低于-25℃ 4、允许弯曲半径:铜带屏蔽缠绕电缆不低于电缆外径的16倍,其余电缆不低于电缆外径的10倍 四、产品型号及名称

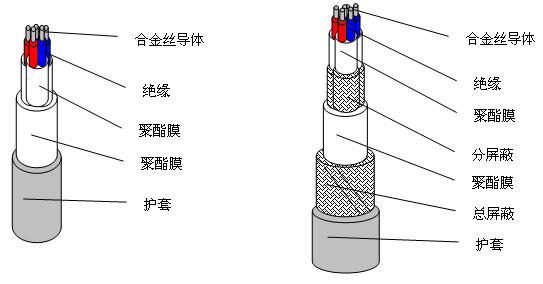

结构示意图 | ||||||||||||||||||||||||||||||||
 |
